糖蜜原料酒精蒸餾及廢液濃縮熱耦合工藝
一、工藝流程
蒸餾工段來的蒸餾廢液，經工藝廢熱預濃縮將廢液有機固體含量由15%左右預濃縮至30%左右，再由生蒸汽增濃裝置將有機固體含量由30%左右濃縮至65-70%，然后進入鍋爐燃燒，產生的蒸汽完全可以滿足蒸餾裝置、增濃裝置用汽；蒸發冷凝水進行生化處理從而達到環境排放標準，實現綜合利用、節能減排。對一個萬噸規模的糖蜜酒精廠，每年可節省直接燃料成本400萬元，社會效益與經濟效益顯著。

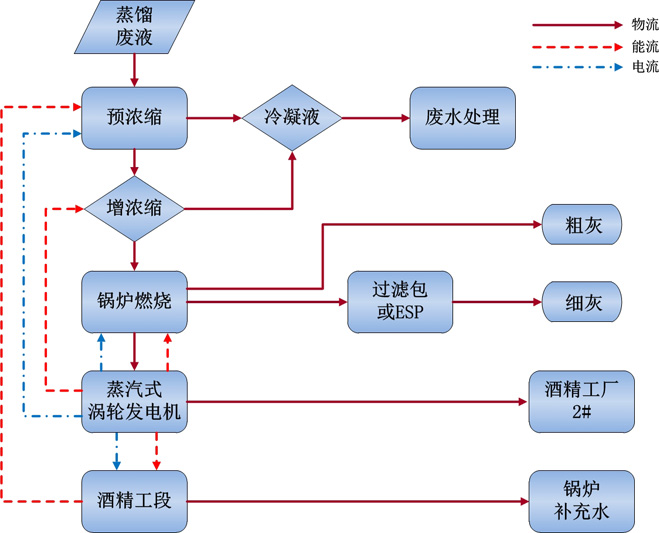

工藝流程簡圖如下：
三、技術特點
1、能耗低
2、廢液處理效果佳
3、綜合效益良好
4、運行穩定
5、生產過程中各環節、各工序間熱能的交叉利用。“多效差壓蒸餾技術”、“蒸餾供熱與蒸發熱耦合技術”、“分子篩脫水技術”、“糖蜜廢水濃縮燃燒技術”，使裝置節能降耗：
5.1、噸食用酒精全廠汽耗小于4.5噸；
5.2、“廢水分段（預濃+增濃）處理技術”充分利用生產廢熱能：噸產品可節約預濃縮用蒸汽1.2噸；
5.3、預濃縮裝置結垢周期可延長至一個生產檢修期；增濃縮裝置規模小型化，檢修強度降低；
5.4、“純糖蜜濃縮液燃燒技術”充分利用廢水生物質能；熱電聯產配套可提供：蒸汽4.5噸，電320度；所產蒸汽和電可滿足全廠用汽和電，實現能量自平衡；且有剩余電去其它裝置用。
四、專利及獲獎
1、專利：ZL 2008 1 0025622.4 糖蜜原料的酒精差壓蒸餾和廢液濃縮熱耦合裝置及工藝
五、消耗指標 （噸優級食用酒精消耗）
1、噸食用酒精全廠消耗
|
|
名 稱 |
糖蜜t/t
糖（45%） |
蒸汽t/t |
一次水
m3/t |
循環水
m3/t |
低溫水
m3/t |
電
kW/h |
|
1 |
預處理發酵 |
4.5 |
0.03 |
3 |
80 |
40 |
40 |
|
2 |
蒸餾 |
|
3．1 |
5 |
86 |
|
30 |
|
3 |
預濃縮裝置 |
|
0 |
0 |
|
|
41 |
|
4 |
增濃縮裝置 |
|
1．1 |
0 |
|
|
47 |
|
5 |
焚燒鍋爐間 |
|
0. 2 |
4 |
8 |
|
73 |
|
|
小計 |
|
4．43 |
12 |
174 |
|
231 |
|
|
熱電產出 |
|
4.5 |
|
|
|
320 |
2、處理一噸蒸餾廢液消耗
|
序號 |
名 稱
|
規 格
|
單位消耗指標 |
備注 |
|
定 額 |
單 位 |
|
1 |
一次水
|
0.3MPa |
0.5 |
m3 |
清洗用水及循環補充用水
|
|
2 |
循環水 |
0.30MPa |
18 |
m3 |
二段濃縮和鍋爐 |
|
3 |
電 |
380V |
16 |
kWh |
二段濃縮和鍋爐 |
|
4 |
蒸汽 |
0.40MPa |
0.1 |
ton |
預濃縮采用工藝二次熱，增濃部分采用一次蒸汽 |
|
5 |
碳酸鈉 |
片劑 |
0.03 |
kg |
清洗用 |
|
6 |
苛性鈉 |
片劑 |
0.05 |
kg |
清洗用 |
六、工程應用
1、廣西國發生物質能源有限公司廢水處理裝置
2、云南景谷糖廠廢水處理裝置
3、湛江中能糖廠廢水處理裝置
4、廣西武鳴合立生物化工有限公司120噸/天糖蜜酒精廢水濃縮裝置
5、山東大慶博潤6萬噸蒸發技改裝置
6、廣東徐聞龍?zhí)蔷凭?2.1萬噸糖蜜廢水濃縮裝置
